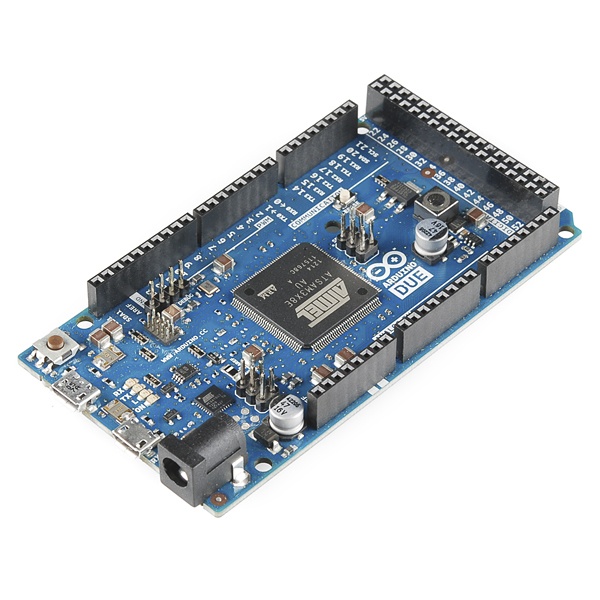

La Arduino Due è una scheda basata sulla CPU Atmel ARM Cortex-M3 SAM3X8E e, la prima della famiglia Arduino, basata su un microcontrollore a 32 bit con core ARM. La scheda contiene tutto la circuiteria necessaria a supportare il nuovo microprocessore e tanta connettività.
Descrizione
La Arduino DUE è la nuova scheda basata su microcontrollore della famiglia Arduino ed è la prima scheda basata su processore ARM core a 32bit, l’Atmel SAM3X8E Arm Cortex-M3 MCU. Il nuovo processore migliora tutte le funzionalità delle schede standard Arduino ed inoltre aggiunge molte nuove funzionalità.
La scheda Arduino DUE è dotata di 54 pin di input/output digitali (16 dei quali possono essere usati come segnali PWM), 12 ingressi analogici con risoluzione a 12bit, 4 UART (porte seriali fisiche), 2 DAC output (convertitore digitale-analogico), un quarzo a 84MHz, due connessioni USB, un jack per l’alimentazione, un connettore per la programmazione ICSP, un connettore JTAG ed un pulsantino per il reset della scheda.
!!! ATTENZIONE !!! La tensione massima che i pin di I/O possono fornire e possono tollerare è 3.3V. Fornire ai pin di input tensioni maggiori, come ad esempio 5V, potrebbe danneggiare irreparabilmente la scheda.
Una particolare caretteristica della scheda Arduino DUE è la presenza di due differenti connettori USB, uno del tipo micro-A e l’altro del tipo micro-B. Il primo, quello cioè con il connettore usb di tipo micro-A, rappresenta la connessione nativa capace di comportarsi come un host usb; ciò significa che a questo particolare connettore sarà possibile connettere periferiche usb esterne alla scheda, come ad esempio mouse, tastiere e smartphone. Mentre per quanto riguarda l’altra connessione, quella relativa al connettore di tipo usb-B, essa è da intendersi puramente per scopi di debbuagging del sistema.
Per cominciare ad utilizzare la Arduino DUE è semplicemente necessario connettere la scheda ad un PC tramite un cavo USB micro-B oppure alimentare la scheda tramite un adattatore AC-to-DC o tramite una semplice batteria.
!!! ATTENZIONE !!! Il connettore USB micro-A accetta in ingresso anche il cavo con connettore USB micro-B.
Caratteristiche
- Microcontrollore: AT91SAM3X8E
- Tensione operativa: 3.3V
- Input Voltage: (consigliata) 7-12V
- Input Voltage: (limiti) 6-20V
- Pin di I/O Digitali: 54 (16 dei quali forniscono in uscita segnali PWM)
- Pin di Input Analogici: 12
- Pin di Output Analogici: 2 (DAC)
- Corrente DC Totale in Output per tutte le linee di I/O: 130 mA
- DC Current per Pin alimentati a 3.3V: 800mA
- DC Current per Pin alimentati a 5V: teorica 1A, realistica 800mA
- Flash Memory: 512KB (tutta disponibile per applicazioni utenti)
- SRAM: 96KB (64+32 KB)
- DataFlash: 2Mbit (250KB)
- Frequenza di Clock: 84MHz
Caratteristiche del prodotto
| Produttore | Arduino |
| Modello | Due |
| Guarda anche: | Arduino |
