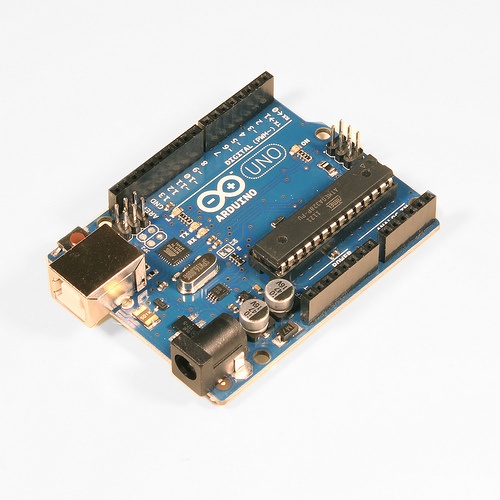

Arduino Uno è un dispositivo basato su microcontrollore che permette di realizzare diversi tipi di circuiti elettronici. Possiede 14 pin digitali programmabili come ingressi o uscite e 6 ingressi per l’acquisizione ed elaborazione di segnali analogici.
Descrizione
Arduino Uno è un dispositivo basato su microcontrollore che permette di realizzare diversi tipi di circuiti elettronici. Possiede 14 pin digitali programmabili come ingressi o uscite (i quali hanno anche la capacità di essere utilizzati per funzioni dedicate come la generazione di segnale PWM o la comunicazione UART ) e 6 ingressi per l’acquisizione ed elaborazione di segnali analogici.
Il microcontrollore è l’ATmega328 prodotto da Atmel, ha una velocità di 16MHz, una memoria flash da 32KB, una sram da 2KB e una memoria EEPROM da 1KB.
L’alimentazione della scheda avviene tramite porta usb o tramite l’apposito connettore. In caso siano collegati sia il cavo usb sia il connettore di alimentazione, la scheda è capace di scegliere automaticamente la fonte di alimentazione esterna.
La tabella seguente elenca le caratteristiche di Arduino Uno
| Tipo Microcontrollore | Atmel ATmega328 | |
| Tensione di lavoro | 5Vdc | |
| Tensione di alimentazione consigliata | da 7Vdc a 12Vdc | |
| Pin digitali | 14 configurabili come ingressi o uscite | |
| Pin analogivi | 6 inghessi | |
| Massima corrente per pin digitale | 40mA massima | |
| Memoria Flash | 32KB | |
| Memoria Sram | 2KB | |
| Memoria EEPROM | 1KB | |
| Velocità di clock del microcontrollore | 16MHz |
Descrizione funzioni aggiuntive dei pin digitali
| Pin 0 | UART RX | |
| Pin 1 | UART TX | |
| Pin 2 | Interrupt esterno | |
| Pin 3 | Interrupt esterno oppure PWM | |
| Pin 5 | 8 bit PWM | |
| Pin 6 | 8 bit PWM | |
| Pin 9 | 8 bit PWM | |
| Pin 10 | 8 bit PWM oppure SPI(SS) | |
| Pin 11 | 8 bit PWM oppure SPI(MOSI) | |
| Pin 12 | SPI(MISO) | |
| Pin 12 | SPI(SCK) | |
Descrizione funzioni aggiuntive dei pin analogici
| Pin 4 | I2C (SDA) | |
| Pin 5 | I2C (SCL) |
Il progetto del dispositivo è open source, sono infatti disponibili schemi elettrici per la realizzazione del circuito e i sorgenti di tutto il software della piattaforma.
Il costo contenuto della scheda (neanche 30€) da la possibilità a tutti di poter sperimentare con questo dispositivo, sia per un uso puramente ludico sia per la creazione di dispositivi professionali.
Caratteristiche del prodotto
| Produttore | Arduino |
| Modello | Uno R3 |
| Guarda anche: | Arduino |
